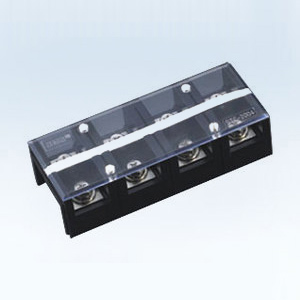

STC 系列大电流端子

手机扫一扫

STC 系列大电流端子
产品概述
STC系列大电流端子是采用板式螺钉压接底座封闭整体式结构，额定电压600V，额定电流：60A, 100A,150A, 200A, 300A,400A, 500A, 600A共八种规格，按接点对数又可分为3P、4P两种规格，可连接导线截面10~300mm2。该产品结构简单，安装方便，并可配圆形预绝缘端头使用，更加牢固可靠，可作各类电气装置中大电流接线之用。
本系列还配有防尘盖板及PVC白色标记便于安装与使用。
本系列产品可直接在底板上打孔安装，安装尺寸参见表（1）中L1、φ1、φ2与示意图。

留言

视频

下载

产品详情

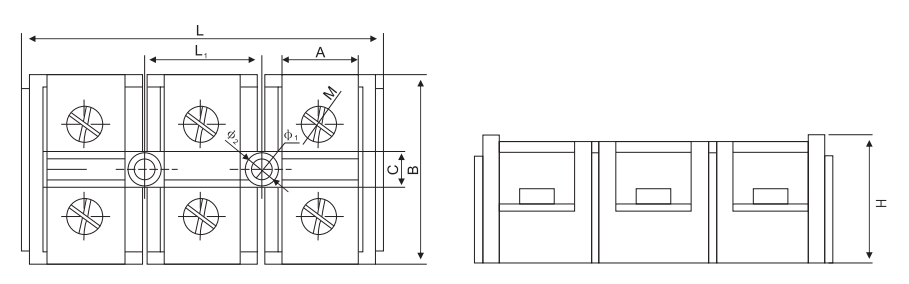

STC系列产品安装、外形尺寸表及示意图

产品规格	额定电流(A)	极数	安装尺寸						压接螺钉 (mm)	订货号
产品规格	额定电流(A)	极数	L1	Φ1	Φ2	L	B	H	压接螺钉 (mm)	订货号
STC-603	60	3	28.5	5.4	10	85	42	33	M6	12001
STC-604	60	4	57	5.4	10	114	42	33	M6	12002
STC-1003	100	3	34	6	10	102	54	38	M7	12003
STC-1004	100	4	68	6	10	136	54	38	M7	12004
STC-1503	150	3	38	6	11.5	115	66	42	M8	12005
STC-1504	150	4	76	6	11.5	153	66	42	M8	12006
STC-2003	200	3	44	8.3	11.5	131	71	47	M8	12007
STC-2004	200	4	88	8.3	11.5	177	71	47	M8	12008
STC-3003	300	3	55	8.3	11.5	164	90	53	M10	12009
STC-3004	300	4	110	8.3	11.6	220	90	53	M10	12010
STC-4003	400	3	55	8.3	11.6	164	90	53	M10	12011
STC-4004	400	4	110	8.3	11.6	220	90	53	M10	12012
STC-5003	500	3	68.5	8.7	11.6	206	100	72	M12	12013
STC-5004	500	4	137	8.7	11.6	275	100	72	M12	12014
STC-6003	600	3	68.5	8.7	11.6	206	100	72	M12	12015
STC-6004	600	4	137	8.7	11.6	275	100	72	M12	12016
