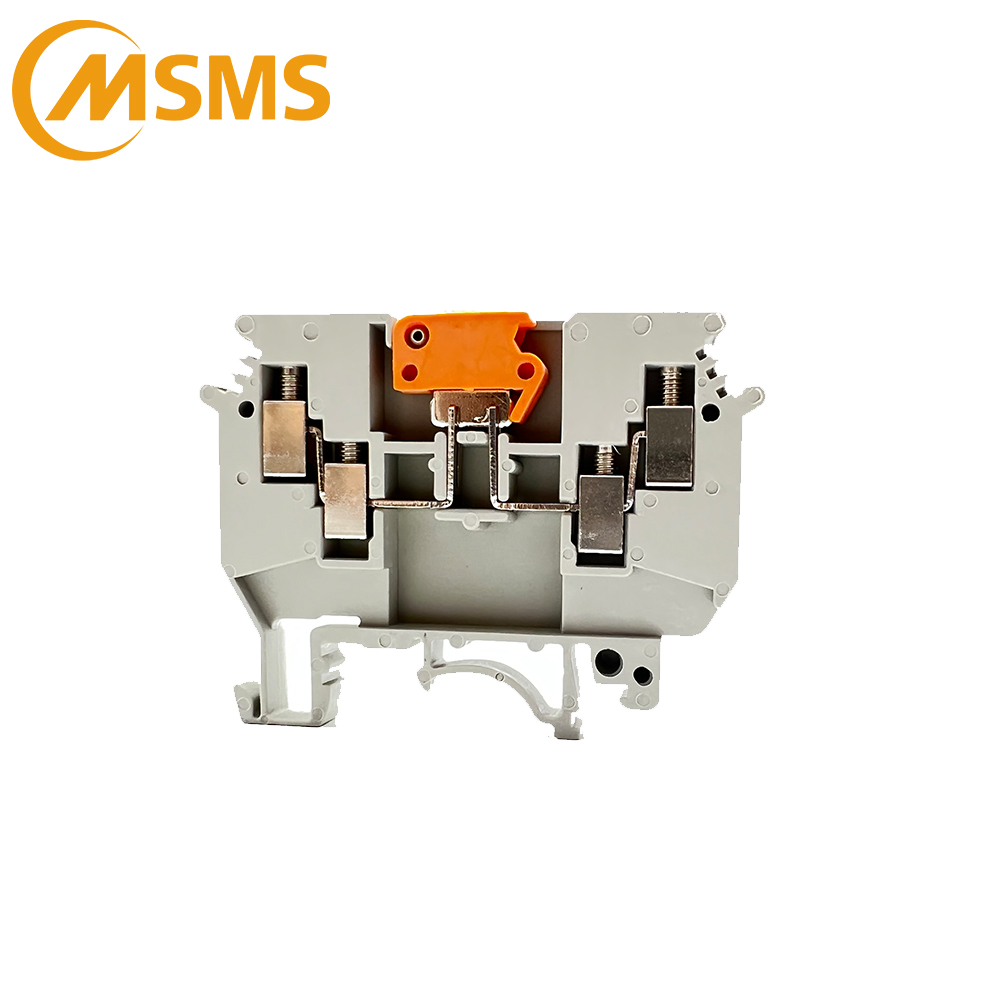

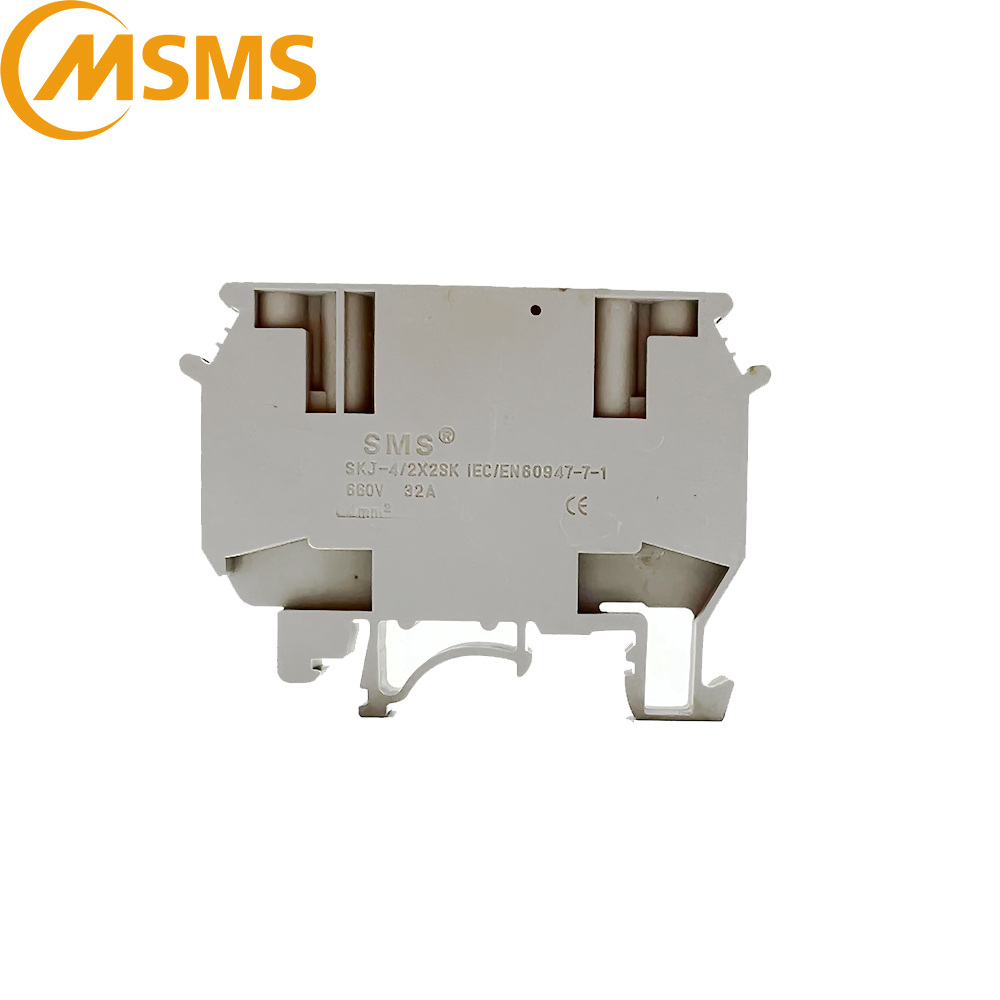

试验开关型接线端子 | SKJ-4/2×2SK | ||
订货号 | 01095 | ||
外形尺寸 | 宽度/厚度/高度 (mm) | 64/6.2/46.4 | |
螺钉公称直径 (mm) | M3 | ||
扭距 (Nm) | 0.6-0.8 | ||
剥线长度 (mm) | 8 | ||
额定数据 | 电压 (V) | 1000 | |
电流 (A) | 32 | ||
导线截面 (mm2) | 4 | ||
压线范围 | 刚性导线 (mm2) | 0.2-6 | |
柔性导线 (mm2) | 0.2-6 | ||
安装轨 | 型号 | 订货号 | |
安装脚可选择的导轨类型 |
| G32-15L | 02006 |
G32-18/15 | 02007 | ||
TH35-7.5 | 02005 | ||
终端隔板 |
| SKJ-4/2×2SKG | 01032 |
隔片，用于相邻联接件间的电气隔离可事后插入 |
| - | - |
空间补偿隔板，与普通端子相邻排列时用来抵消层间错位 |
| - | - |
- | - | ||
中心式联接件，用于端子中央实现横向桥接，可根据实际操作分位 | 10 位 | - | - |
3 位 | - | - | |
2 位 | - | - | |
边插式联接件 | 2 位 | SEB 2-6 | 01058 |
3 位 | SEB 3-6 | 01076 | |
10 位 | SEB 10-6 | 01052 | |
标记号 | 空白 | SZB6-10 | 01065 |
横向印字 | SZB6 (横) | ||
竖向印字 | SZB6 (竖) | ||
