SP2-4 汇流型接线端子
根据IEC/EN及国家标准中要求,在制造电气设备时,其N线、PE线或相线经常需接到汇流条上,因此必须对导线及端子与相应回路及所属关系作出明确标识,接线端子SP2系列能够满足以上要求
产品描述
SP2-4 汇流型接线端子
>>根据IEC/EN及国家标准中要求,在制造电气设备时,其N线、PE线或相线经常需接到汇流条上,因此必须对导线及端子与相应回路及所属关系作出明确标识,接线端子SP2系列能够满足以上要求:
>>可对每个端子分别进行标识;
>>端子具有蓝色、黄绿相间或黑色标识;
>>还可以根据不同用户的需求定做其它颜色的标识.为了实现对汇流条的支撑,有如下两种绝缘固定装配可供选择:
1.用一根汇流条的单垫块SP2-1P;
2.用两条汇流条的双垫块SP2-2P;
3.用三条汇流条的垫块SP2-3P。
型号 | 订货号 |
SP2-4 | L/N/PE接线端子,无绝缘罩,带绝缘罩 | 02012 |
蓝色(用于中线N) | 02013 |
黄绿相间(用于接线PE) | 02014 |
黑色(用于相线L1,L2,L3) | 02015 |
SP2-4特殊色 | 特殊颜色须定做 | 02016 |
3 x10 | N线汇流;3×10mm;长1m;由铜制成,镀锡 | 04029 |
6 x 6 | 04030 |
3 x 10+3 x 6 | 04031 |
SP2-1P | 垫块 | 04027 |
SP2-2P | 双垫块,由绝缘材料制成,适用于截面为3×10mm或6×6mm的汇流条,高48mm | 04028 |
双垫块,同上,但高度仅为36.8mm |
SZB5-10 | 快速标记条,10位 白色 | 01064 |

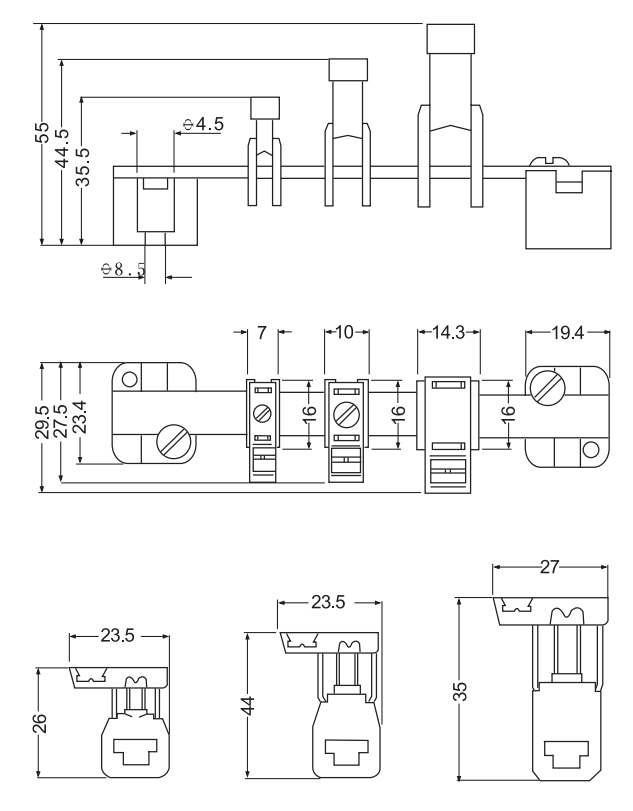

结构尺寸图
