SP1 系列梳形汇流排
SP1系列梳形汇流排是我公司根据市场需求最近推出的新产品,它突破了延续多年的小型断路器进线的连接方式,增加了接触面积,减少了功耗,降低了温升,由于汇流排卧于绝缘槽中,人体接触不到带电体,因此该产品具有使用安全、可靠、省时、简便及价格低廉等特点,该产品采用纯铜制造,导电性能好、接触电阻低、规格齐全,深受用户欢迎。
产品描述
SP1 系列梳形汇流排
概述
SP1系列梳形汇流排是我公司根据市场需求最近推出的新产品,它突破了延续多年的小型断路器进线接方式,增加了接触面积,减少了功耗,降低了温升,由于汇流排卧于绝缘槽中,人体接触不到带体,因此该产品具有使用安全、可靠、省时、简便及价格低廉等特点,该产品采用纯铜制造,导电性能好接触电阻低、规格齐全,深受用户欢迎。
试验项目 | 试验条件 | 试验时间 | 测试结果 |
着火危险试验 | 本生灯法 | 30s | 不起燃 |
介电强度性能 | 2500V | 60s | 合格(无闪络,击穿) |
耐湿热试验后 | 2000V | 60s | 合格(无闪络,击穿) |
交变湿热性能 | 40℃Rh98% | 48h | 合格 |
温升 | ≤45K | 1h | 合格(19-23K) |
型号规格
型号 | 中心距(mm) | 接头片尺寸(mm) | 汇流体尺寸(mm) | 备注 | 订货号 |
厚 | 宽 | 厚 | 宽 |
SP1-32A/1P(DPN) | 18 | 1.5 | 4 | 1.5 | 7 | 矩形接头片 | 04001 |
SP1-63A/1P(DPN) | 18 | 1.8 | 5 | 1.8 | 10 | 04011 |
SP1-41A/1P | 18 | 1.8 | 5 | 1.8 | 7 | 04002 |
SP1-41A/2P | 36 | 1.8 | 3.8 | 1.8 | 7 | 04003 |
SP1-41A/3P | 54 | 1.8 | 3.8 | 1.8 | 7 | 04004 |
SP1-63A/1P | 18 | 1.8 | 6.5 | 1.8 | 8 | 04007 |
SP1-63A/2P | 36 | 1.8 | 6.5 | 1.8 | 8 | 04008 |
SP1-63A/3P | 54 | 1.8 | 6.5 | 1.8 | 8 | 04009 |
SP1-41A/2P(DPN) | 9 | 1.8 | 4 | 1.8 | 10 | 04012 |

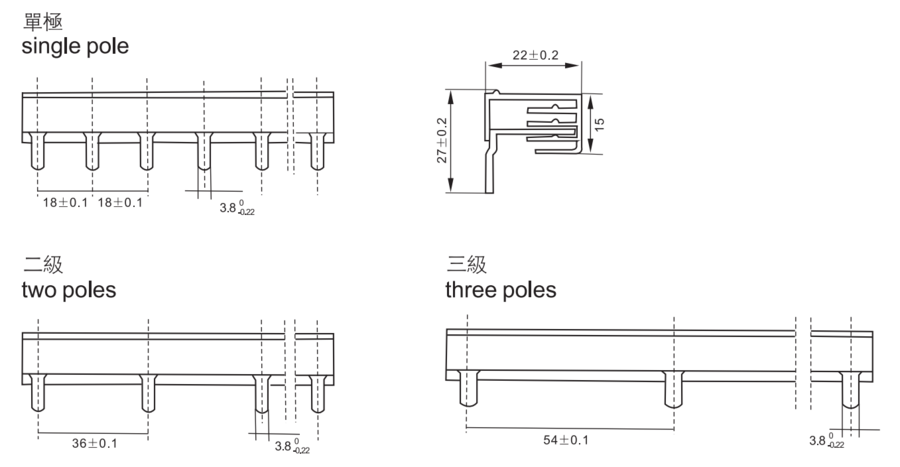

结构尺寸图
